ESOP 电子作业指导书 · 车间无纸化作业

E-SOP 系统 | 蓝鲸 MES 生产制造执行系统 · 工艺制程规划子系统

E-SOP 系统为解决工厂车间现场的 SOP 作业指导书下发需求而开发，指导车间产线的无纸化作业：工位触摸屏可播放 PDF、视频等文件，并整合安灯报警、消息群发等功能，帮助企业实现车间无纸化，提高生产效率。系统后台采用 JAVA 语言开发、BS 架构，服务器系统要求 Windows Server 2012 或以上；前端主要支持安卓原生开发，可直接以安卓触摸一体机作为工位终端。

文件统一管理

图纸、SOP、SIP 等文件集中上传至系统，建立企业知识文件仓；支持升版、权限分配、在线浏览与多条件检索，作业文件有源、可见、可追溯。

文件自动到工位

管理员在后台完成发布，工位终端不需要任何人工操作即自动接收任务并显示文件；按工艺路线或工单发布，换线时首工位扫码即可整线切换 SOP。

一、后台管理端功能
文件管理 · 工艺路线 · 发布模块 · 工位消息 · 安灯报警 · 基础模块
1.1 文件管理模块（图纸、SOP、SIP）
1
集中存储

所有图纸文档均上传到系统，建立企业知识文件仓，统一存储文件。

2
权限分配

对文件进行可见、浏览、升版、复制、删除的权限控制。

3
版本管理

文件修改后进行升版操作，保留历史旧版本，变更可追溯。

4
文件浏览

可对 PDF、JPG 等文件进行在线浏览，工位与后台同源查看。

5
查询搜索

可根据文件名、编码、创建人等字段进行搜索，快速定位作业文件。

1.2 工艺路线管理
1
物料设定

对生产的物料进行统一分类管理，自动编码，形成规范的物料主数据。

2
工艺路线匹配

多条工艺路线，工艺路线可借用，同类产品直接引用既有路线。

3
工序关联

工序关联 SOP 文件，工序可借用，并可定义标准工时，文件与工艺同步。

1.3 发布模块
1
文件发布模版

不同的文件与多个工序形成发布模版，方便多次调用，批量下发效率高。

2
文件发布

将文件发布到指定工位终端机，终端机不需要任何操作，自动展示。

3
工艺型发布

根据工艺路线的文件绑定关系，将文件发布到工序绑定的终端机。

4
工单型发布

在工艺型发布的基础上，加入工单信息作为附件一起发到终端机。

5
产线生产看板

定制开发，与工单型发布配合，将工单信息发布到产线的电视看板上。

1.4 工位消息与安灯报警
1
跑马灯消息

工位触摸屏底部以跑马灯形式播放文字消息，用于班次通知与安全提示。

2
弹出式消息

将文字消息弹出到工位触摸屏上，提醒工人及时处理。

3
报警项目与类型

自定义报警类型：缺料可调用工序所需物料，设备故障可调用故障代码。

4
报警方案

不同的工位产线绑定不同的报警方案，异常处理按产线差异化配置。

5
报警灯

带控制器的 USB 报警灯与工位触摸屏直接连接，触发工位亮灯报警（硬件另行采购）。

6
安灯报警看板

生产办公室的安灯看板，实时展示车间工位的报警情况（看板另行采购）。

1.5 基础模块
1
车间班组管理

车间组织形式管理，分车间、班组、人员，直达工位责任人。

2
组织权限管理

不同人员管理不同的车间产线，防止越权设置。

3
编码规则

可对文件、单据，根据编码规则自动生成编码。

二、工位触摸屏前端功能
文件接收显示 · 签章 · 视频 · 自动切换回收 · 扫码换线 · 检索 · 消息 · 安灯
1
文件接收显示

后台发布后终端自动接收任务并显示文件，无需人工干预。

2
PDF 显示与签章

PDF 可手工加盖电子签章后用于发布，系统支持电子签章显示。

3
视频播放

生产或检验指导视频统一发布到工位或主动检索，供工人观看；支持 MP4。

4
自动切换与回收

发布 SOP 时自动设定终止日期，到期后终端停止播放；新任务发布后自动停止前一任务。

5
SOP 整体换线

设置首工位扫码换线，即可将整条产线的 SOP 换成新产品，无需后台下发。

6
检索与目录

文件检索浏览与目录结构查询，工位按目录逐级查找作业文件。

7
工位消息接收

弹出式消息与跑马灯消息，通知直达工位屏幕。

8
生产异常安灯报警

可通过安卓触摸一体机发起报警，报警类别可自定义，异常即时上达看板。

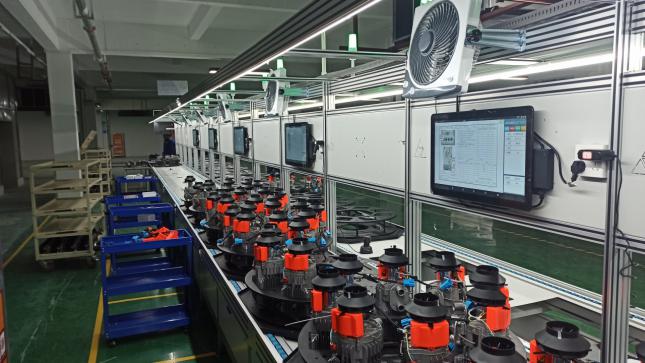

工位触摸屏终端
工位触摸屏终端
产线工位以安卓触摸一体机作为 ESOP 终端，作业指导书随工位自动呈现

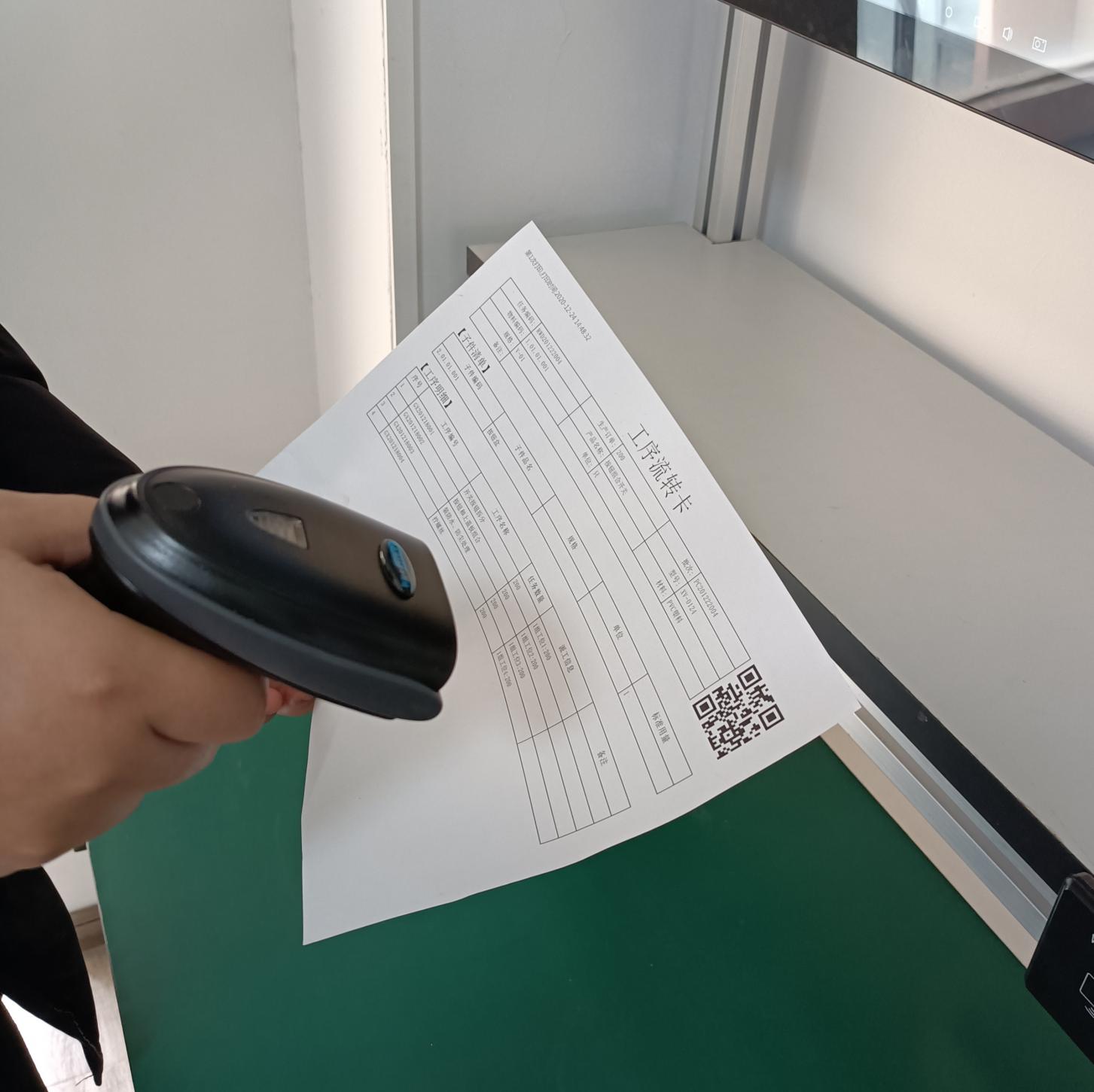

扫码获取工位文件
扫码获取工位文件
首工位扫码即可完成整线 SOP 换线，图纸与作业文件按码获取
三、主要硬件方案
工位终端、看板终端与服务器配置建议
安卓触摸一体机

用途：ESOP 看板 / 工位终端。
芯片：3288 芯片，4 核、主频 1.8GHz。
内存／存储：2G / 16G。
接口：2 路 RS232、2 路 RS485。

机顶盒

用途：其他看板（如产线生产看板）。
芯片：S905X3。
内存／存储：4G RAM + 32G ROM。
网络：配合 1000M 双网卡客户端配置要求接入厂区网络。

服务器端要求

系统：Windows Server 2012 或以上系统。
架构：JAVA + BS 架构，浏览器／安卓终端均可访问。
版本：只适应 64 位系统，如 WINDOWS2008、WINDOWS2012、WINDOWS10、WINDOWS7 的 64 位版本。

四、应用价值
把作业指导书从「纸」搬到「屏」，把异常从「喊」搬到「看板」
无纸化作业：图纸、SOP、SIP 集中管理并直接发布到工位屏幕，告别纸质文件与版本混乱，现场作业文件实时有效。
版本可控：升版保留历史，配合权限分配与检索，确认工位拿到的永远是当前有效版本。
换线零等待：首工位扫码即可整线切换 SOP，新产品上线无需等待后台逐台下发。
异常即时闭环：缺料、设备故障在工位一键报警，报警灯亮起、看板实时呈现，问题响应不再靠喊话。
人机协同提效：弹出式与跑马灯消息把通知精准送达工位，减少等待与走动，缩短信息传递链路。
与 MES 数据联动：可与蓝鲸 MES 的工艺路线、物料设定与工单数据对接发布，实现「工艺—工单—工位」一张网联动。

蓝鲸智造 · ESOP 车间无纸化落地服务

我们提供 E-SOP 与 MES 的工艺路线、工单数据对接方案，工位终端选型与产线部署规划，以及安灯报警看板集成，帮助工厂把作业指导书真正送达每一个工位。
