以海德堡研发的印通流程为例,其可实现整个印刷价值链的无缝对接,极大减少人工干预点,通过简单的操作即可实现:自动化活件处理、智能化拼版作业、专色替代方案等功能。这也是智能生产的题中之义,通过流程打造一个数字化、网络化的印刷厂,将所有的生产以及商务环节,甚至包括客户端异议整合,确保印刷生产更高效、更稳定。



过去,行业追求的是“一触即发”。比如海德堡印刷机拥有自动上下纸、自动套准、自动供墨、自动清洗、自动换版、联机检测等功能。客户只需要按一个按钮,印刷机就会高效自动运行,直到完成订单。但是现在需要追求的是“一触而就”,最大区别在于,客户无需干预生产过程。整个生产过程完全基于系统集成,实现各工序之间及各设备之间全自动、不间断的运行,直到完成系统中所有的订单,就如同“无人驾驶”一样。





如何通过高效ERP系统作为主要数据平台,排程软件做出准确的排产计划,MES系统实时采集设备数据,实时反馈工序完成情况,使得印刷企业从网络接单、订单排期,到印前制版、印刷生产、印后加工,乃至物流服务,每一台设备以及每一道工序都能全自动运行,连接是关键。就目前国内市场来说,印刷企业其实具备一定的智能生产能力,但欠缺的正是将软件与硬件在智能化理念下连接起来的意识和行动。

智能生产的核心是系统集成的能力,从前道到后道,每一道工序都需要相互沟通与连接,包括与生产以外环节的连接,如订单和物流等。

当前,例如海德堡等排名前列的厂商,在印前、印刷、印后等各个环节都已经实现了数字化,不仅拥有业内领先的印前、印刷和印后设备,也很早推出了印通工作流程管理系统等软件,志在为行业提供全方位的智能化服务体验。而只有通过设备和流程的结合,通过软硬件结合的方式,才能真正拥有智能化的功能。通过蓝鲸PLC,可以实时将海德堡、秋山、高宝等印刷的数据实时采集到系统。数据通过ERP接口实时上传ERP。原本ERP中的数据接口,不需要人工再输入数据。

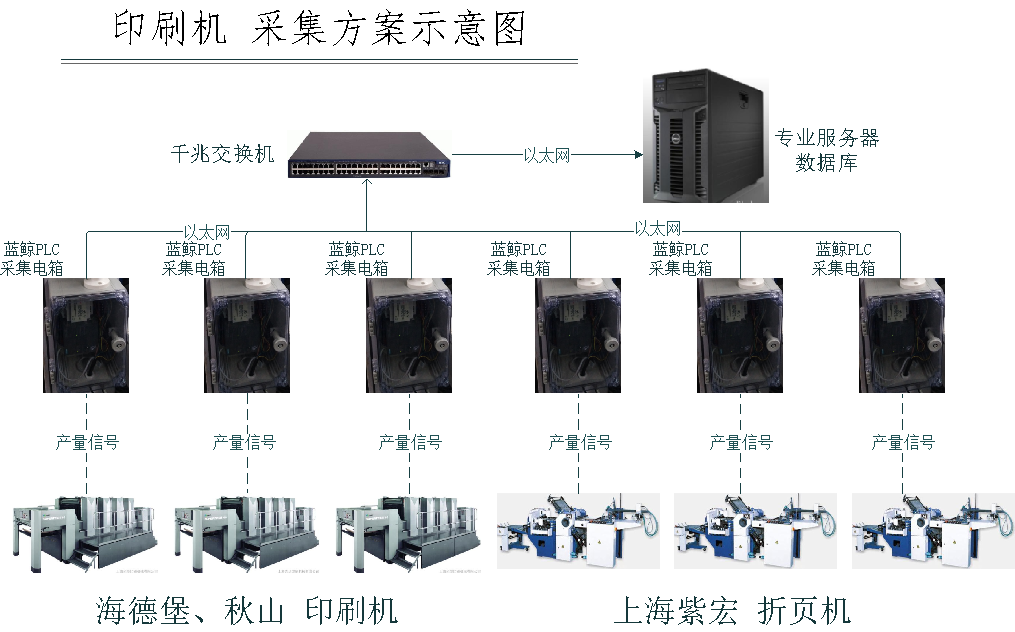

印刷机联网 · 蓝鲸设备物联网及运维平台

海德堡 · 秋山 · 高宝 印刷设备数据实时采集

蓝鲸设备物联网及运维平台(IOT)不限设备品牌,凡有 PLC 的设备全部可以采集:通过 IO 控制器、模拟量控制器与机器 PLC 连接,经有线/无线网络数据采集器将数据传输到数据采集平台,支持 PLC、DCU 集控采集、OPC 采集、分散采集与 PDA 移动端,并与 MES/ERP 实时联动,现场电子看板、集中控制室一屏掌控。

多源数据采集能力
01
数字量信号采集

采集合模、开模、开机、停机、异常报警、产量等开关量信号;输入不区分公共端高低电平,输出磁保持继电器,工业级标准设计。

02
模拟量信号采集

采集压力表压力值、原水/产水水电导率、可燃气体浓度等模拟量,实现设备压力监控、水质监控与气体泄漏报警。

03
温湿度采集

温湿度仪表自带 485 通讯接口、标准 Modbus 协议,通过 PLC Com 口读取参数值;485 半双工通讯距离约 1000 米、抗干扰强,一台 PLC 主站可连接多区域温湿度仪表。

04
能源监控

数显通讯方式采集车间每台设备耗电量;智能水表自动抄表、天然气用量采集,解决人工抄表困难,能源数据自动入库。

05
传感器计数

红外线传感器自动感知采集流水线通过的产品数量;温度采集器采集设备各段实时温度,气瓶低压开关量报警监控。

06
数控系统对接

FANUC(FOCAS API 以太网)、西门子 840D SL/828D(OPCUA/以太网)、三菱 M70/M700/M80(开发包以太网)直接对接;未开放协议的机床通过蓝鲸 PLC 采集产量。

采集架构与硬件
采集控制器:2015 年推出 4 路数字量输入 + 2 路磁保持继电器输出的无线 IO 采集控制器,工业级设计、专有无线协议、安装维护简单
集成采集方案:2017 年推出基于工业设备的集成数据采集方案,采集性能与稳定性大幅提升,已广泛应用于注塑、印刷机、五金冲压、PCB 制造等行业
PLC 采集电箱:模块化设计:开关电源、西门子 PLC、串口/以太网通讯、信号输入、接线端子排,部署方便
网络架构:整间工厂设备超过 100 台时采用有线方式,避免信号干扰影响采集准确性;支持集中控制室 + 分散采集混合架构
无协议设备:国产冲压机等有 PLC 但无协议/点表的设备,蓝鲸采集器不限品牌,可采集合模数量、开关机等信息
设备监控与电子看板
设备状态看板

绿色=正常运行、红色=异常停机、蓝色=空转、橙色=换模,管理层实时掌握车间设备状态

车间目视化看板

正常/超时较机提示,效率≥80% 浅绿标识,现场目视化一目了然

单机详细分析

机器状态、生产次数、停机时间、设备可动率、任务列表、生产进度、进度信号灯

配合 MES/QMS 可实现产量统计分析、品质良率统计分析,报表系统自动汇总,支持日/周/月多维度查询,图表数据可直接导出 Excel。

设备报修与运维管理
故障
故障报修

打开故障报修→扫码设备编号→扫码员工编号→选择通知组与人员→选择故障类型→提交并钉钉通知维修员

维修
维修待办

维修员接到钉钉通知后登录 APP,打开维修待办事项,选择维修单领取任务

维修
维修日报

点击处理维修任务→填写处理结果→选择故障原因与解决方法→登记备件(可多选)

保养
保养无纸化

车间现场保养维修全面无纸化,记录自动留存,替代传统纸质单据

温湿度 BI 配置流程
基础
基础配置

配置项目合同→数据源→设备分类→设备点;设备点支持 Excel 模板导入(新增行 ID 留空,修改行填 ID)

连接
连接测试

使用 HslCommunicationDemo 工具输入设备点 IP,显示连接成功即通讯正常

开启
开启采集

修改采集服务数据库配置,双击安装 bat 安装;采集值写入对应数据源库,按 5 分钟/60 分钟聚合统计

图表
图表查询

基于设备点查询,查看图表;数据源 ID 决定数据表(如 BI_Tag_00015_0001),图表可导出 Excel

咨询热线:18046986669(龚先生)  |  广东蓝鲸智造网络技术有限公司  |  官网:www.ljepic.com
